哪位大神有2003双声道功放电路图纸，详细点的

TDA2003集成块与TDA2030差不多，下面是2003电路图：

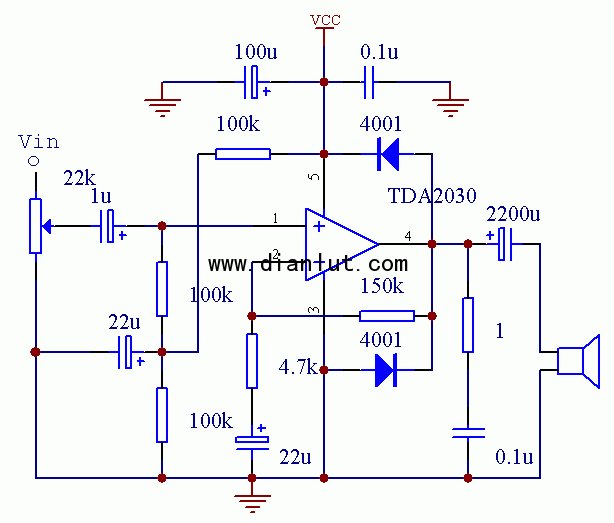

安装时C4更换为2200微法。也可以用TDA2030块，电路图如下：

按照这个电路图做两套，就是双声道功放。下面是电源电路图如下：

用一个输出12伏电流3～5安的电源变压器，经过桥式整流，再用一个3300微法的电解电容器滤波后，给功放机供电。整流二极管四个型号为1N5408。
