法兰盘常用规格尺寸一览表
法兰盘是连接管道、阀门、泵等设备的重要部件，其规格尺寸根据公斤压力等级的不同而有所差异。以下是10kg、16kg、25kg三种常用规格重量下，法兰盘的通径、外径、中心距、厚度、孔数、重量等详细数据：

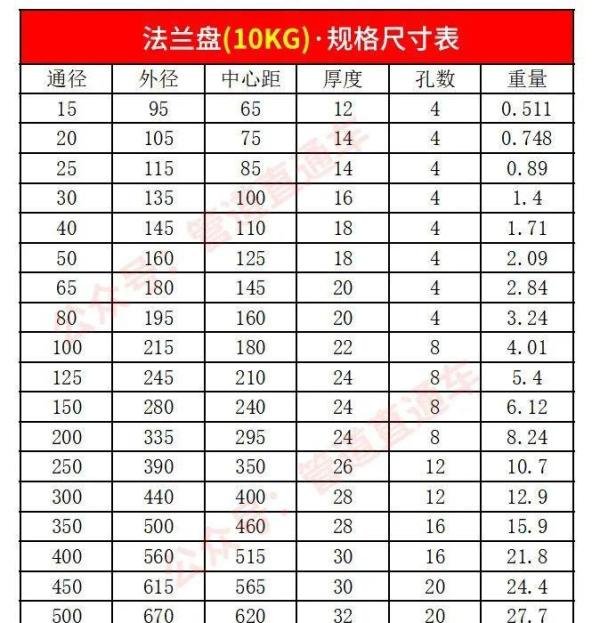

一、10kg法兰盘规格尺寸
DN10（通径10mm）
外径：60mm
中心距：40mm
厚度：4mm
孔数：4
重量：0.26kg
DN15（通径15mm）
外径：65mm
中心距：45mm
厚度：4mm
孔数：4
重量：0.3kg
DN20（通径20mm）
外径：75mm
中心距：55mm
厚度：4.5mm
孔数：4
重量：0.39kg
DN25（通径25mm）
外径：85mm
中心距：60mm
厚度：4.5mm
孔数：4
重量：0.46kg
DN32（通径32mm）
外径：95mm
中心距：65mm
厚度：5mm
孔数：4
重量：0.6kg
DN40（通径40mm）
外径：105mm
中心距：75mm
厚度：5mm
孔数：4
重量：0.77kg
DN50（通径50mm）
外径：125mm
中心距：90mm
厚度：6mm
孔数：4
重量：1.1kg
DN65（通径65mm）
外径：145mm
中心距：110mm
厚度：6mm
孔数：4/8（根据具体型号）
重量：1.6kg
DN80（通径80mm）
外径：160mm
中心距：120mm
厚度：7mm
孔数：8
重量：2.1kg
DN100（通径100mm）
外径：180mm
中心距：135mm
厚度：7mm
孔数：8
重量：2.8kg
（注：以上数据为部分示例，实际产品可能因厂家不同而有所差异）

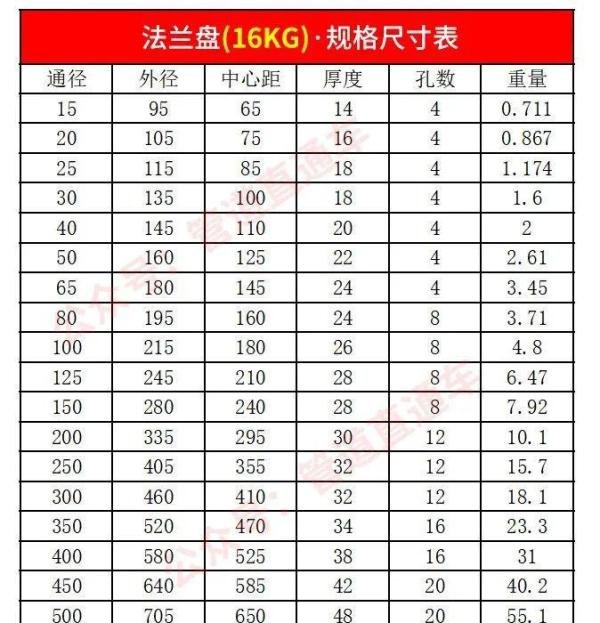

二、16kg法兰盘规格尺寸
（由于篇幅限制，仅列举部分常用规格）
DN15（通径15mm）
外径：95mm
中心距：65mm
厚度：6.5mm
孔数：4
重量：0.5kg（近似值）
DN20（通径20mm）
外径：105mm
中心距：75mm
厚度：7mm
孔数：4
重量：0.65kg（近似值）
DN50（通径50mm）
外径：160mm
中心距：120mm
厚度：9mm
孔数：8
重量：2.3kg（近似值）
DN80（通径80mm）
外径：195mm
中心距：150mm
厚度：10mm
孔数：8
重量：4.2kg（近似值）

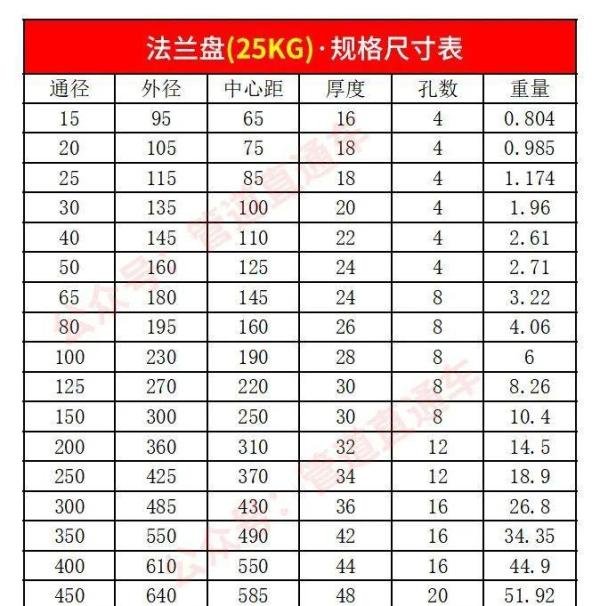

三、25kg法兰盘规格尺寸
（同样仅列举部分常用规格）
DN20（通径20mm）
外径：110mm
中心距：80mm
厚度：8mm
孔数：4
重量：0.8kg（近似值）
DN50（通径50mm）
外径：165mm
中心距：125mm
厚度：10mm
孔数：8
重量：3.2kg（近似值）
DN100（通径100mm）
外径：220mm
中心距：180mm
厚度：12mm
孔数：8
重量：7.5kg（近似值）
示意图
规格尺寸表详细图片
请注意，以上数据为近似值，实际产品可能因生产工艺、材料等因素而有所差异。在选择法兰盘时，请务必参考具体产品的规格书或咨询厂家以获取准确信息。
