H20E——射频芯片用胶
H20E是一款专门用于射频芯片粘接的导电胶（银胶），在射频处理中，特别是射频功率放大器和滤波器的芯片粘接方面有着广泛的应用。
一、H20E的基本特性
H20E是一款填充银的环氧树脂胶，这种材料具有优异的导电性能和粘接强度，使其成为微电子/光电子行业芯片粘接的理想选择。其高导热性使得H20E不仅适用于芯片粘接，还广泛用于散热工艺，确保射频芯片在工作过程中能够有效散热，提高系统的稳定性和可靠性。
二、H20E在射频芯片中的应用

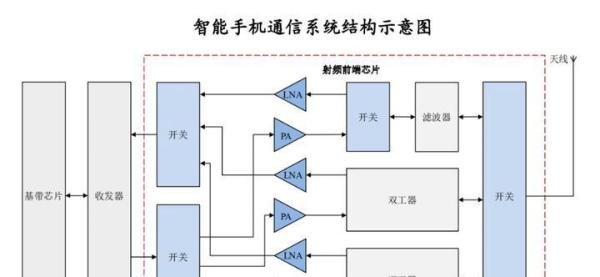

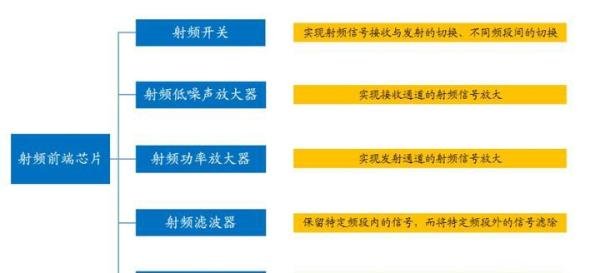

射频功率放大器是射频前端发射通路的主要器件，负责将小功率的射频信号放大以获得足够大的射频输出功率。H20E作为导电胶，在射频功率放大器的芯片粘接中发挥着重要作用。它能够确保芯片与基板之间的良好接触，提供稳定的电气连接，同时保证热量的有效传递，防止因过热而导致的性能下降或损坏。
滤波器是射频前端的核心组件之一，用于选择性地传递或阻止特定频率的信号。在5G射频芯片中，滤波器通常采用SAW（声表面滤波器）或BAW（体声波滤波器）技术实现。H20E导电胶在滤波器的芯片粘接中同样具有关键作用，它能够确保滤波器芯片与基板之间的精确对齐和稳定连接，从而保证滤波器的性能稳定可靠。
三、H20E的优势
H20E填充了银颗粒，因此具有优异的导电性能。这确保了射频芯片之间以及芯片与基板之间的电气连接稳定可靠，减少了信号损失和干扰。
H20E的高导热性使得它成为散热工艺的理想选择。在射频芯片工作过程中，会产生大量的热量。H20E能够有效地将这些热量从芯片传递到基板或散热器上，从而防止芯片过热，提高系统的稳定性和可靠性。
H20E符合USP CLASS VI生物标准，无毒性，对环境友好。这使得它在医疗、生物等敏感领域的应用更加安全可靠。
H20E得到了美国宇航局的认可，这进一步证明了其卓越的性能和可靠性。在航空航天等高端领域，对材料的要求极为严格。H20E能够获得美国宇航局的认可，说明它具有出色的综合性能。
四、H20E的应用案例
（以下图片展示了H20E在射频芯片粘接中的应用案例，请确保图片能够正确预览显示）
（图片描述：射频芯片通过H20E导电胶粘接在基板上，确保电气连接稳定可靠，同时实现热量的有效传递。）
（图片描述：射频功率放大器芯片通过H20E导电胶粘接在基板上，确保信号放大过程中的电气连接稳定，同时防止过热。）
（图片描述：滤波器芯片通过H20E导电胶粘接在基板上，确保滤波性能稳定可靠，同时实现热量的有效传递。）
综上所述，H20E作为一款高性能的导电胶，在射频芯片粘接方面具有广泛的应用前景。其高导电性、高导热性、无毒性以及美国宇航局的认可等优势，使得它成为射频芯片粘接的理想选择。
